С любопытством:

[nikolaj_s]

Двуствольный курковый пистолет John Dickson & Son с запиранием системы Ланкастера. Калибр .577, длина стволов 7". Примерно 1870ый.

Comments

[verbear25.livejournal.com]

[nikolaj-s.livejournal.com]

=)

[shkslj.livejournal.com]

Запираним Ланкастера

Кивает:

[nikolaj-s.livejournal.com]

Не совсем понял комментарий. =)

[shkslj.livejournal.com]

Что есть запирание ланкастера

Недоуменно:

[nikolaj-s.livejournal.com]

Без вопросительного знака трудно понять, то ли вопрос перед тобой, то ли утверждение.
Если всё же вопрос то гуглится за пару секунд -



Система запирания Ч.В. Ланкастера с нижним поворотным рычагом (Rotary Underlever).

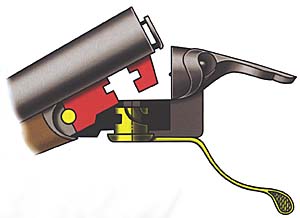

В ноябре 1856 г. французский изобретатель Огюст Эдуард Беллфорд (A.E. Bellford) передал права собственности на свой патент 1853 г. лондонскому оружейнику Чарльзу Вильяму Ланкастеру (C.W. Lancaster), который тут же приступил к изготовлению ружей центрального боя. В качестве нового элемента запирания был использован эксцентриковый толкатель, приводимый в действие поворотным рычагом, заходившим под скобу (илл. 2). В этом положении эксцентрик загонял задний крюк в нижнее гнездо щитка коробки, плотно прижимая казённый срез стволов к затвору. При повороте рычага эксцентрик вначале отжимал стволы от щитка, а затем поворачивал их на оси шарнира для заряжания. Одновременно со стволами отходил от коробки и шарнир цевья, образуя крайне неэстетичный зазор.
Несмотря на несовершенство устройства, Ланкастер продолжал применять его до самой смерти в 1878 г. И только с переходом руководства к Генри Торну в ружьях лондонской фирмы появился новый узел запирания, управляемый тем же поворотным рычагом. К тому времени производители оружия широко использовали механизм бирмингемского изобретателя Генри Джоунза (Henry Jones), запатентовавшего в 1859 г. двойное винтовое скрепление (double screw grip) на подствольные крюки (илл. 3). Соединение получило у европейских оружейников огромную популярность, особенно при изготовлении штуцеров и уточниц, и не случайно ружья с механизмом Джоунза продержались на мировом рынке до начала Первой мировой войны.

[shkslj.livejournal.com]

А все понял сразу.

Данке

Добродушно:

[nikolaj-s.livejournal.com]

=)

[kostabk.livejournal.com]

!

[nikolaj-s.livejournal.com]

=)

[kiowa-mike.livejournal.com]

[nikolaj-s.livejournal.com]

=)

[michaly4.livejournal.com]

[nikolaj-s.livejournal.com]

=)

[m-i-s-t-e-r-x-1.livejournal.com]

[nikolaj-s.livejournal.com]

=)

[mindego.livejournal.com]

На первый взгляд выглядит как дуэльный набор для кулацких дуэлей на обрезах двустволок.
На второй взгляд — так оно и есть.

Рассудительно:

[nikolaj-s.livejournal.com]

Это для бэкапа на охоте.

[ste4kin.livejournal.com]

Злобные стволы. Но в дорогу и как бэкап на охоту самое то.

Кивает:

[nikolaj-s.livejournal.com]

Ага, оружие последнего шанса на охоте на крупную и опасную дичь.
